Jak działa pompa ciepła?
Pompa ciepła to urządzenie, które transportuje ciepło z dolnego źródła, jak:
- powietrze,
- grunt,
- woda.
Działa na zasadzie obiegu termodynamicznego, przypominającego pracę lodówki. Ważne jest, aby zrozumieć, że pompa ciepła nie tworzy energii cieplnej, lecz ją przemieszcza. Kluczowe elementy tego cyklu to:
- dolne źródło ciepła,
- czynnik chłodniczy,
- sprężarka.
Czynnik chłodniczy czerpie energię cieplną z dolnego źródła, a następnie sprężarka zwiększa jego temperaturę, co umożliwia oddanie ciepła do górnego źródła. Dzięki temu cały proces pozwala na skuteczne podniesienie temperatury ciepła transportowanego do systemu ogrzewania. Pompy ciepła wyróżniają się ekologicznymi właściwościami, a dzięki wysokiej efektywności energetycznej i niskim kosztom eksploatacji zyskują coraz większą popularność jako źródło energii cieplnej w nowoczesnych instalacjach grzewczych.
Jak wyglądają elementy składające się na instalację pompy ciepła?
Instalacja pompy ciepła to złożony system, w którego skład wchodzi kilka kluczowych komponentów działających w harmonii, aby skutecznie transferować ciepło. Najważniejsze są jednostka zewnętrzna oraz wewnętrzna.
Pierwsza z nich czerpie energię z dolnego źródła, natomiast druga przekazuje ciepło do górnego źródła, na przykład do systemu centralnego ogrzewania lub ciepłej wody użytkowej. Dolne źródło energii może mieć różne formy, w zależności od typu pompy:
- gruntowej,
- powietrznej,
- wodnej.
Każda z tych opcji ma swoje unikalne właściwości, które wpływają na wydajność całego układu. Nie można zapomnieć o układzie hydraulicznym, który obejmuje połączenia hydrauliczne, rury oraz pompy obiegowe. Te elementy są niezbędne do efektywnej cyrkulacji czynnika chłodniczego w systemie. Ważnym elementem jest także zbiornik buforowy, który stabilizuje pracę, przechowując nadmiar ciepła.
Aby dokładnie kontrolować temperaturę, wykorzystuje się sterowniki oraz systemy automatyki, co pozwala na optymalne dostosowanie pracy pompy do zmieniających się warunków. Ogrzewanie podłogowe oraz grzejniki pełnią rolę punktów odbioru ciepła, skutecznie przekazując energię do wnętrza pomieszczeń.
Warto również zauważyć, że układ instalacyjny może się różnić w zależności od zastosowanej technologii pompy ciepła. Dla przykładu, pompy typu MONOBLOK i SPLIT wymagają różnych podejść do instalacji.
Jak montaż pompy ciepła wpływa na jej działanie?
Montaż pompy ciepła odgrywa kluczową rolę w jej efektywności oraz wydajności energetycznej. Starannie przeprowadzona instalacja gwarantuje optymalne funkcjonowanie urządzenia i minimalizuje ryzyko awarii. Ważne jest, by dobrać moc pompy do zapotrzebowania na ciepło w budynku, ponieważ:
- zbyt mała moc może nie sprostać wymaganiom,
- zbyt duża prowadzi do nieoptymalnej pracy.
Konieczne jest, aby instalacja była wykonywana przez specjalistów z doświadczeniem. To właśnie oni potrafią zadbać o:
- właściwe połączenia hydrauliczne,
- skuteczną izolację,
- zmniejszenie strat ciepła.
W obszarach, gdzie temperatury często są niskie, istotne jest także zabezpieczenie przed zamarzaniem, co ma kluczowy wpływ na efektywność całego systemu. Dodatkowo, odpowiednie skonfigurowanie parametrów sterowania, takich jak krzywe grzewcze, znacznie poprawia komfort użytkowania.
Umieszczenie urządzenia w nowoczesnym pomieszczeniu technicznym z dobrą wentylacją sprzyja jego optymalnym warunkom pracy. Przestrzeganie obowiązujących norm i przepisów jest niezbędne, aby uniknąć ewentualnych problemów prawnych oraz zapewnić bezpieczeństwo działania.
Niewłaściwy montaż nie tylko obniża współczynnik COP, ale także może prowadzić do wyższych kosztów eksploatacji i zwiększa ryzyko awarii sprężarki.
Jak wygląda cykl termodynamiczny w pompie ciepła?
Cykl termodynamiczny w pompie ciepła składa się z czterech głównych etapów:
- parowania,
- sprężania,
- skraplania,
- rozprężania.
Na początku w parowniku czynnik chłodniczy o niskiej temperaturze pobiera ciepło z dolnego źródła, a może to być grunt, powietrze lub woda. W tym procesie przekształca się w gaz, absorbuje energię cieplną z otoczenia. Następnie ten gaz kieruje się do sprężarki, gdzie jego ciśnienie oraz temperatura rosną. To kluczowy moment, ponieważ pozwala mu oddać ciepło do górnego źródła. W skraplaczu gaz oddaje ciepło do systemu grzewczego, co prowadzi do skroplenia czynnika chłodniczego, który powraca do formy cieczy. Ostatnim etapem jest rozprężenie, w którym przez zawór rozprężny następuje obniżenie ciśnienia czynnika chłodniczego. Dzięki temu jest on gotowy na kolejny cykl w parowniku.
Cały proces oparty jest na zasadach termodynamiki, które wskazują, że transport ciepła odbywa się z obszaru chłodniejszego do cieplejszego, co potwierdza drugą zasadę termodynamiki. Efektywność pompy ciepła jest ściśle związana z prawidłowym funkcjonowaniem każdego z etapów, co ma bezpośredni wpływ na temperaturę oraz ilość energii cieplnej dostarczanej do budynku.
W jaki sposób czynnik chłodniczy wpływa na działanie pompy ciepła?
Czynnik chłodniczy pełni fundamentalną rolę w funkcjonowaniu pompy ciepła, odpowiadając za transfer energii cieplnej w obrębie obiegu termodynamicznego. Dzięki niskiej temperaturze wrzenia, efektywnie czerpie ciepło z dolnego źródła – może to być:
- powietrze,
- woda,
- grunt.
W parowniku ten czynnik pochłania ciepło, przechodząc w stan gazowy poprzez parowanie w niskiej temperaturze, co z kolei prowadzi do zwiększenia jego objętości. Gazowy czynnik dociera następnie do sprężarki, gdzie jego temperatura i ciśnienie znacząco wzrastają. Działanie to jest kluczowe, ponieważ pozwala na efektywne oddawanie ciepła w skraplaczu. Tam, czynnik chłodniczy oddaje nagromadzone ciepło do systemu grzewczego, powracając z powrotem w stan cieczy. Cały cykl powtarza się, co ma bezpośredni wpływ na wydajność całego systemu. Właściwy dobór czynnika chłodniczego jest niezwykle ważny, wpływając nie tylko na efektywność pompy, ale także na jej interakcję z otoczeniem, w tym potencjalne skutki globalnego ocieplenia. W dzisiejszych czasach popularne są czynniki takie jak:
- R32,
- R290,
- R1234ze,
które różnią się między sobą właściwościami termodynamicznymi oraz wpływem na efektywność systemu. Dobór odpowiedniego czynnika oraz jego optymalne ciśnienie mają kluczowe znaczenie dla uzyskania maksymalnej wydajności energetycznej pompy ciepła. Dzięki temu można zapewnić nie tylko skuteczne działanie systemu grzewczego, ale także pozytywne efekty dla środowiska.
Co to jest sprężarka i jak podnosi temperaturę czynnika chłodniczego?
Sprężarka odgrywa kluczową rolę w działaniu pompy ciepła. Jej podstawowym zadaniem jest podniesienie zarówno ciśnienia, jak i temperatury czynnika chłodniczego. Wszystko zaczyna się w parowniku, gdzie czynnik występuje w postaci ciekłej i absorbuje ciepło z dolnego źródła, przekształcając się w gaz. Po tym etapie gaz wędruje do sprężarki, która zmniejsza jego objętość. W rezultacie następuje znaczny wzrost ciśnienia i temperatury. Następnie gorący gaz kieruje się do skraplacza, w którym oddaje zgromadzone ciepło do systemu grzewczego.
Warto również zaznaczyć, że dostępne są różne modele sprężarek, takie jak:
- tłokowe,
- spiralne (scroll),
- rotacyjne.
Każdy z tych typów działa na odmiennych zasadach, co ma bezpośredni wpływ na wydajność oraz efektywność całego systemu. Wybór odpowiedniej sprężarki powinien zatem uwzględniać specyfikę danego systemu. Dzięki temu sprężarka staje się niezbędnym elementem skutecznego działania cyklu termodynamicznego, umożliwiając efektywne podnoszenie temperatury czynnika chłodniczego i optymalne wykorzystanie energii cieplnej w instalacji grzewczej.
Co to jest dolne źródło ciepła i jakie ma znaczenie?
Dolne źródło ciepła odgrywa kluczową rolę w działaniu pompy ciepła, ponieważ to właśnie z niego pozyskuje się energię cieplną. Może to być:
- powietrze,
- grunt,
- wody gruntowe i powierzchniowe.
Właściwy wybór tego źródła znacząco wpływa na efektywność oraz koszty związane z użytkowaniem całego systemu grzewczego. Na przykład, gruntowe pompy ciepła czerpią energię z stabilnej temperatury gruntu, co często sprawia, że są bardziej efektywne niż modele powietrzne, które z kolei zależą od zmienności temperatur zewnętrznych.
Pompy wykorzystujące wodę pozyskują ciepło z:
- wód gruntowych,
- cieków wodnych.
Oferują one również wysoką efektywność, jednak ich zastosowanie wymaga spełnienia określonych warunków hydrogeologicznych oraz często obtoczenia odpowiednich pozwoleń. Z drugiej strony, pompy powietrzne są bardziej podatne na wpływ warunków atmosferycznych; zmiany temperatury otoczenia mogą znacząco wpłynąć na ich efektywność. W ekstremalnych warunkach pogodowych tego rodzaju urządzenia mogą być mniej niezawodne.
Dlatego tak istotne jest, aby dokonać właściwego wyboru dolnego źródła ciepła. Taki dobór nie tylko przyczynia się do oszczędności energii, ale również umożliwia inwestorom obniżenie kosztów eksploatacji i zwiększenie komfortu cieplnego. Kluczowe znaczenie ma również analiza lokalnych warunków oraz dobór odpowiedniej technologii, ponieważ te czynniki mają istotny wpływ na efektywność całego systemu grzewczego.

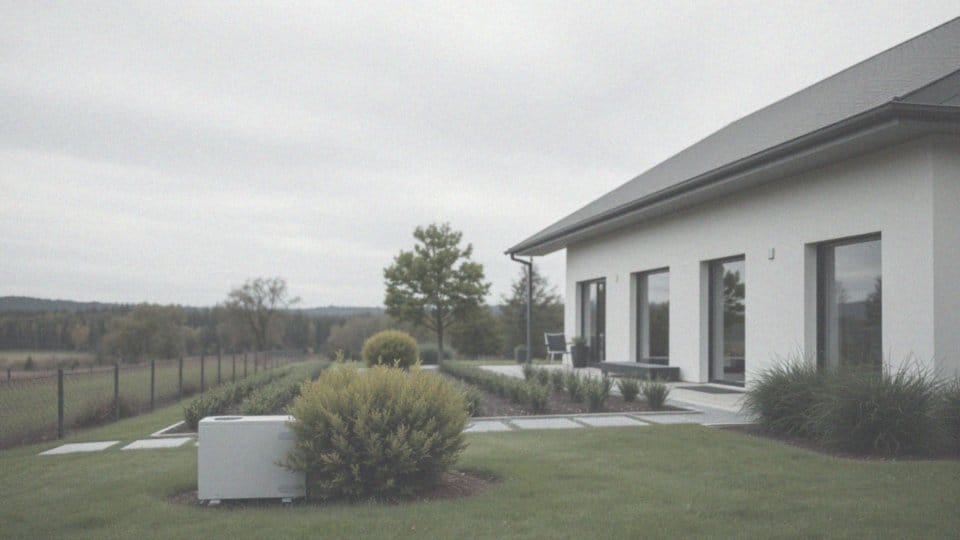

Jakie są różnice między gruntową, powietrzną a wodną pompą ciepła?
Różnice pomiędzy gruntowymi, powietrznymi a wodnymi pompami ciepła wynikają przede wszystkim z metod, dzięki którym pozyskują one energię z dolnych źródeł.
Gruntowa pompa ciepła korzysta z energii zgromadzonej w ziemi, wykorzystując wymienniki ciepła, które mogą być zainstalowane zarówno poziomo, jak i pionowo. Tego rodzaju systemy są zazwyczaj bardziej wydajne, ponieważ temperatura gruntu utrzymuje się na stabilnym poziomie przez cały rok, co pozytywnie wpływa na ich efektywność energetyczną.
W odróżnieniu od nich, powietrzna pompa ciepła czerpie ciepło z atmosfery. Jej wydajność jest ściśle powiązana z warunkami pogodowymi, a w zimie, kiedy termometry wskazują niskie temperatury, może dojść do znacznego spadku efektywności, co z kolei podnosi koszty eksploatacyjne.
Natomiast wodna pompa ciepła pozyskuje energię z wód gruntowych lub powierzchniowych, zapewniając wysoką wydajność pod warunkiem sprzyjających warunków hydrogeologicznych. Warto jednak pamiętać, że jej instalacja często wymaga uzyskania odpowiednich pozwoleń, co jest związane z wymaganiami ochrony środowiska.
Każdy z wymienionych rodzajów pomp ciepła wiąże się z odmiennymi kosztami zarówno inwestycyjnymi, jak i użytkowymi.
- gruntowe pompy ciepła mogą być droższe w montażu z uwagi na konieczność wykopów, ale ich efekty w dłuższej perspektywie są zazwyczaj lepsze,
- powietrzne pompy ciepła są często tańsze w instalacji, jednak ich wydajność może się znacząco różnić w zależności od pory roku,
- wodne pompy ciepła mogą być bardzo korzystne, o ile dostępne są odpowiednie źródła wody, co z kolei może wpłynąć na obniżenie kosztów eksploatacyjnych.
Dlaczego gruntowe pompy ciepła są uznawane za jedne z najefektywniejszych rozwiązań?
Gruntowe pompy ciepła są jednymi z najlepiej ocenianych opcji ogrzewania. Ich wysoka efektywność wynika z kilku kluczowych czynników:
- stabilna temperatura gruntu, która waha się w granicach 10-15°C na głębokości 1,5-2 metrów,
- imponujący współczynnik COP (Coefficient of Performance), co oznacza, że generują więcej energii grzewczej, niż potrzebują energii elektrycznej,
- niezależność od zmiennych warunków pogodowych, co stanowi znaczną przewagę nad systemami bazującymi na powietrzu,
- mniejsze koszty eksploatacji w dłuższej perspektywie czasowej,
- duża trwałość, często funkcjonując przez ponad 20 lat.
Ponadto, energia geotermalna, pozyskiwana z gruntu, jest odnawialna i przyjazna dla naszej planety. Gruntowe systemy pomp ciepła mają także znaczący wpływ na redukcję emisji CO2, co jest niezwykle istotne w kontekście walki ze zmianami klimatycznymi. Warto zauważyć, że ich efektywność często wzrasta w regionach o niskich temperaturach, gdyż stabilność temperatury gruntu przewyższa zmienność temperatur powietrza. Z tego powodu gruntowe pompy ciepła zdobywają coraz większą popularność jako skuteczne i zrównoważone rozwiązanie grzewcze zarówno dla budynków mieszkalnych, jak i komercyjnych.
W jaki sposób pompa ciepła umożliwia ogrzewanie i chłodzenie?
Pompa ciepła to niezwykle funkcjonalne urządzenie, które umożliwia zarówno ogrzewanie, jak i chłodzenie wnętrz. Jej działanie opiera się na odwróceniu cyklu termodynamicznego.
W trybie grzewczym pompa czerpie ciepło z dolnego źródła, które może być:
- grunt,
- powietrze,
- woda.
Następnie przekazuje je do systemu ogrzewania. Czynnik chłodniczy w parowniku wchłania energię cieplną, co powoduje jego przejście ze stanu ciekłego w gazowy. Potem sprężarka zwiększa temperaturę i ciśnienie tego czynnika, co pozwala mu oddać ciepło górnemu źródłu w skraplaczu. W trybie chłodzenia wszystko działa w odwrotny sposób – pompa odbiera ciepło z wnętrza, co sprawia, że temperatury spadają, a następnie to ciepło jest zrzucane do dolnego źródła.
Dzięki zaworowi czterodrogowemu możliwa jest zmiana kierunku przepływu czynnika chłodniczego, co ma kluczowe znaczenie dla wydajności urządzenia. W ostatnich latach pompy ciepła zyskują na popularności, głównie dzięki nowoczesnym technologiom i optymalnym konfiguracjom. Wspierają one zarówno ochronę środowiska, jak i zrównoważony rozwój.
Ważnym parametrem, który należy brać pod uwagę, jest efektywność energetyczna pompy, określana współczynnikiem COP. To pozwala na redukcję kosztów eksploatacji oraz zwiększenie komfortu użytkowania.

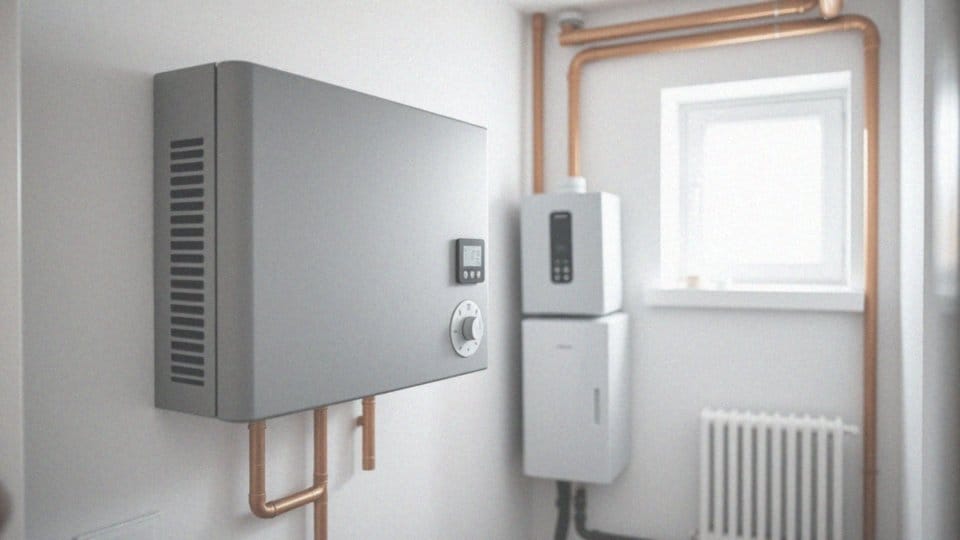

Jak pompa ciepła współpracuje z innymi źródłami ciepła?
Pompa ciepła działa optymalnie w połączeniu z dodatkowymi źródłami ciepła w trybie biwalentnym. W tej konfiguracji zapewnia ona podstawowe zapotrzebowanie na ciepło, a w momentach intensywnego użytkowania lub awarii automatycznie aktywuje się dodatkowe źródło, takie jak:
- kocioł gazowy,
- kocioł elektryczny.
Kiedy temperatura na zewnątrz maleje, a zapotrzebowanie na ciepło rośnie, system przełącza się na wsparcie, co nie tylko zwiększa niezawodność, ale także obniża koszty eksploatacji. Ważną rolę odgrywa inteligentne sterowanie, które na bieżąco monitoruje warunki i dostosowuje pracę urządzeń. Dzięki współpracy z innymi źródłami, system lepiej radzi sobie w zmieniających się warunkach atmosferycznych, co podnosi komfort użytkowników. W cieplejsze dni można głównie polegać na pompie ciepła, co przyczynia się do oszczędności w dłuższym okresie. Wykorzystanie pompy ciepła w połączeniu z innymi źródłami to nie tylko opłacalna, ale również ekologiczna strategia, sprzyjająca zrównoważonemu rozwojowi energetycznemu.
Jakie są zalety i zastosowania zbiornika buforowego w systemie pompy ciepła?
Zbiornik buforowy to kluczowy element w systemach pompy ciepła, który przynosi szereg korzyści. Warto podkreślić, że znacząco podnosi on efektywność energetyczną oraz stabilność działania całego układu. Jego podstawowa funkcja polega na gromadzeniu nadmiaru ciepła generowanego przez pompę. Umożliwia to zrównoważenie różnic pomiędzy mocą grzewczą pompy a aktualnym zapotrzebowaniem na ciepło w budynku.
Jednym z najważniejszych atutów zbiornika buforowego jest:
- redukcja liczby cykli włączania i wyłączania sprężarki,
- wydłużenie żywotności urządzenia,
- obniżenie kosztów eksploatacji.
Mniejsza liczba cykli pracy sprężarki sprawia, że system grzewczy działa w sposób bardziej płynny i efektywny. Zbiornik buforowy okazuje się szczególnie pomocny w instalacjach z ogrzewaniem podłogowym, które potrzebują więcej czasu na nagrzewanie oraz chłodzenie, a ich zapotrzebowanie na ciepło może się zmieniać. Dodatkowo, zbiornik buforowy sprzyja korzystnemu wykorzystaniu energii z instalacji fotowoltaicznych. Gromadząc energię cieplną, użytkownicy mają możliwość oszczędzania na rachunkach za energię elektryczną.
Kontrola tempa dostarczania ciepła, za pomocą odpowiednich sterowników, znacząco podnosi komfort użytkowania. Dlatego też, zastosowanie zbiornika buforowego w systemie pompy ciepła ma ogromny wpływ na wydajność całego systemu grzewczego, przyczyniając się do oszczędności energii oraz redukcji kosztów eksploatacyjnych.
Co wyróżnia ogrzewanie podłogowe jako niskotemperaturowe rozwiązanie?
Ogrzewanie podłogowe to nowoczesne i efektywne rozwiązanie o niskiej temperaturze pracy. W tym systemie temperatura zasilania wynosi od 30 do 45°C, co stanowi znaczny spadek w porównaniu do tradycyjnych grzejników, gdzie osiąga się wartości rzędu 60-70°C. Dzięki temu niskotemperaturowemu podejściu, ogrzewanie podłogowe doskonale współgra z pompami ciepła, które działają najbardziej efektywnie w takich warunkach.
Jedną z głównych korzyści korzystania z tego systemu jest:
- równomierne rozłożenie temperatury wewnątrz pomieszczeń,
- wysoki poziom komfortu cieplnego,
- przyjemne ciepło,
- niższe koszty użytkowania,
- pozytywny wpływ na efektywność energetyczną.
Optimalne utrzymanie temperatury w pomieszczeniach przez dłuższy czas wpływa pozytywnie na efektywność energetyczną, co oznacza, że system zużywa mniej energii, a to przekłada się na oszczędności na rachunkach. Z perspektywy zrównoważonego rozwoju, niskotemperaturowe rozwiązania przyczyniają się do ekologicznej produkcji energii, na przykład poprzez wykorzystanie energii z instalacji fotowoltaicznych. Ogrzewanie podłogowe nie tylko znacząco poprawia komfort życia, ale także podnosi efektywność całego systemu grzewczego. To doskonały wybór dla nowoczesnych budynków mieszkalnych oraz obiektów komercyjnych, gdzie liczy się zarówno wygoda, jak i oszczędność energii.

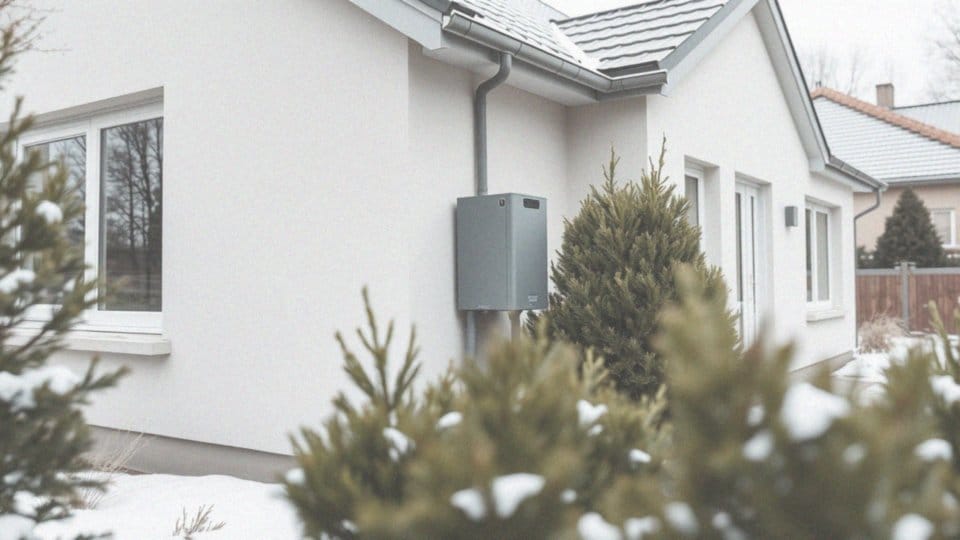

Co to jest współczynnik COP i jak wpływa na efektywność pompy ciepła?
Współczynnik COP (Coefficient of Performance) odgrywa kluczową rolę jako wskaźnik efektywności energetycznej pompy ciepła. Mówi nam o tym, ile ciepła dostarcza urządzenie w porównaniu do energii elektrycznej, którą zużywa. Na przykład, gdy COP wynosi 4, oznacza to, że pompa generuje aż 4 jednostki ciepła, zużywając zaledwie 1 jednostkę energii elektrycznej.
Ważne jest, że efektywność tego rodzaju urządzeń w dużej mierze uzależniona jest od temperatury źródła ciepła. Im wyższa temperatura dolnego źródła, tym efektywniej działa urządzenie. W przypadku pompy ciepła powietrznych, wartość COP może wahać się w zależności od panujących warunków atmosferycznych, co czyni je bardziej wrażliwymi na zmiany temperatury.
Gruntowe pompy ciepła natomiast czerpią korzyści ze stabilnych temperatur gruntu, co zazwyczaj przekłada się na wyższe wartości COP. Dzięki temu generują one niższe koszty eksploatacyjne oraz mają mniejszy wpływ na środowisko.
Warto również wspomnieć, że efektywność COP zależy od wielu czynników, takich jak:
- dobór odpowiedniego czynnika chłodniczego,
- rodzaj i sposób instalacji pompy.
Staranny dobór elementów systemu oraz ich właściwa konfiguracja mogą znacząco wpłynąć na efektywność energetyczną. Dlatego wysoki współczynnik COP jest niezwykle istotny, zwłaszcza w kontekście ekonomicznym funkcjonowania pompy ciepła oraz jej długoterminowego wpływu na ochronę środowiska.
